Описание и обзор:: ЛР-9110 резистор ленточный

Общие сведения

Резисторы предназначены для ослабления поля тяговых двигателей, заряда батареи и пуска компрессора.

Структура условного обозначения
ЛР-9ХХХХ3:
ЛР - тип резистора;
9 - величина по мощности;
Х - количество элементов сопротивления (1, 2);
ХХ - конструктивное исполнение;
Х3 - климатическое исполнение (У, УХЛ, Т) и категория

размещения (3) по ГОСТ 15150-69 и ГОСТ 15543-70.


Условия эксплуатации

Высота над уровнем моря не более 1400 м.

Верхнее значение температуры окружающего воздуха 40°С.

Группа условий эксплуатации М25 по ГОСТ 17516-72.

Резисторы отвечают требованиям ГОСТ 9219-88 и ТУ16-434.122-86. Требования безопасности по ГОСТ 9219-88.

Гарантийный срок эксплуатации устанавливается для нужд народного хозяйства 2 года со дня ввода в эксплуатацию. ГОСТ 9219-88;ТУ 16-434.122-86

Технические характеристики

Технические данные резисторов представлены в таблице.

Таблица

Типоисполнение резистора

Номинальное напряжение, В

Номинальный ток, А

Сопротивление ступени при 20 ° С, Ом

Масса, кг

ЛР-9110УХЛ3

750

220
300

0,02
0,0092

4,7

ЛР-9114У3

1000

220
330

0,022
0,0142

6,0

ЛР-9115У3

1000

330

0,0171
0,0132

6,0

ЛР-9116УХЛ3
ЛР-9116Т3

1000

130

0,089

4,5

ЛР-9120УХЛ3

750

220
300

0,0225
0,011

4,7

ЛР-9130У3
ЛР-9140У3

1000

400

0,0132
0,0158

6,0
6,3

ЛР-9221Т3

750

260

0,0225
0,11

11,0

ЛР-9222Т3

750

260

0,019
0,0092

11,0

ЛР-9225УХЛ3

1000

425

0,0114
0,0066

11,0

ЛР-9227УХЛ3

1000

320

0,0144
0,0088

10,0

ЛР-9230УХЛ3

1000

425

0,0114
0,0066

11,0

ЛР-9231УХЛ3

1000

425

0,0132
0,0066

11,0

ЛР-9233УХЛ3
ЛР-9233Т3

1000

130

0,178
0,133
0,0074
0,0022

10,0

ЛР-9235УХЛ3

750

500

0,0066
0,0018

15,0

ЛР-9236ЕУХЛ

750

326

0,0303

12,0

ЛР-9236Т3

750

312

0,0153

12,0

ЛР-9237УХЛ3

750

430
380

0,0089
0,003

10,0

ЛР-9238УХЛ3

750

430
380

0,0092
0,003

10,0

ЛР-9239УХЛ3

1000

460
400

0,0154
0,01

12,5

ЛР-9240УХЛ3

1000

460
400

0,014
0,0088

12,5

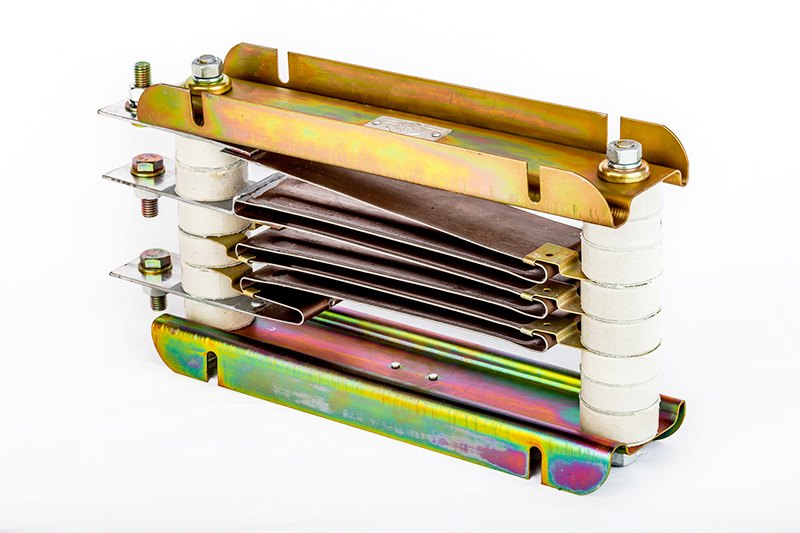

Резистор состоит из одного или двух резистивных элементов, установленных друг над другом. Резистивный элемент состоит из ленты высокого омического сопротивления, изогнутой в виде зигзага и закрепленной в местах П-образных перегибов с помощью держателей.
Держатели закреплены между изоляторами на изолирующих шпильках, образующих с боковыми держателями каркас элемента резистора.
Установка величины сопротивления осуществляется путем изменения длины ленты резистора.
Габаритные и установочные размеры резисторов приведены на рис. 1, 2.


Габаритные и установочные размеры резисторов
ЛР-9110УХЛ3, ЛР-9120УХЛ3, ЛР-9114У3, ЛР-9115У3, ЛР-9116УХЛ3,
ЛР-9116Т3, ЛР-9130У3, ЛР-9140У3


Габаритные и установочные размеры резисторов
ЛР-9230УХЛ3, ЛР-9221Т3, ЛР-9231УХЛ3, ЛР-9233УХЛ3, ЛР-9222Т3,
ЛР-9233Т3, ЛР-9235УХЛ3, ЛР-9236УХЛ3, ЛР-9236Т3, ЛР-9237УХЛ3,
ЛР-9238УХЛ3, ЛР-9239УХЛ3, ЛР-9240УХЛ3, ЛР-9225УХЛ3, ЛР-9227УХЛ3: В комплект входят: резистор, паспорт и запасные части в соответствии с комплектом запасных частей БИЛТ 305813.142.
Примечание: Тепловозостроительным предприятиям запасные части поставляются совместно с запасными частями комплекта электрооборудования соответствующего тепловоза.
